CONNESSIONI CALCESTRUZZO-CALCESTRUZZO
Soluzioni Hilti per risolvere le sfide più difficili con barre d'armatura e ancoranti meccanici post-installati
- I progressi nella tecnologia delle costruzioni hanno permesso l’utilizzo di nuove soluzioni per soddisfare le esigenze dei progettisti, soprattutto per i progetti di connessioni strutturali. Le connessioni calcestruzzo-calcestruzzo possono essere realizzate con barre d'armatura post-installate utilizzando le disposizioni di ancoraggio al calcestruzzo fornite dall’EC2-1-1
- Le barre d'armatura post-installate possono essere adoperate sia per applicazioni calcestruzzo-calcestruzzo che prevedono sovrapposizione delle barre, sia nel caso di progettazione di giunti senza sovrapposizione.
- Gli ancoranti post-installati HUS4-H garantiscono, invece, la massima produttività nelle applicazioni di ringrosso strutturale (overlay) fungendo da connettori a taglio tra i due strati.
GIUNZIONI CON SOVRAPPOSIZIONE DI ARMATURE

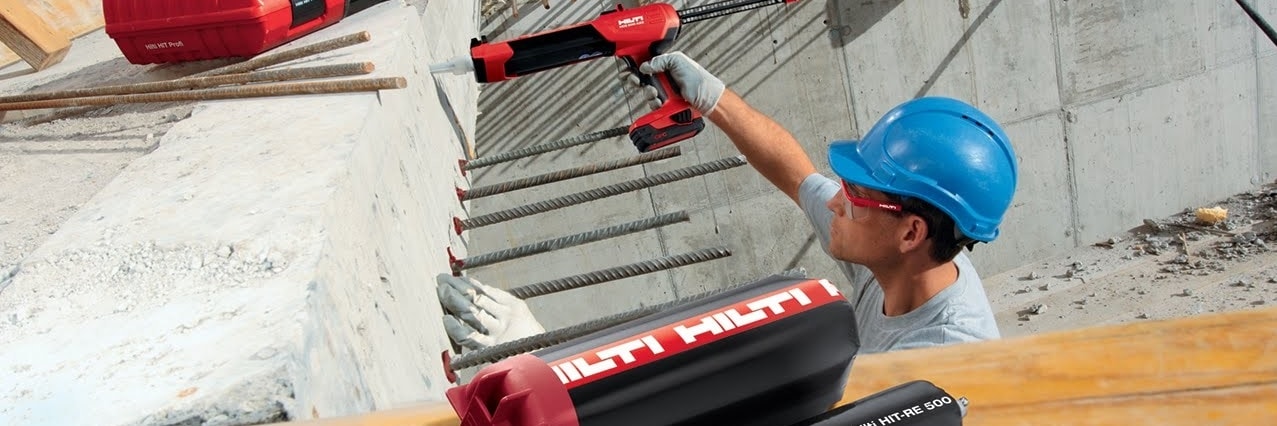

Estensione di nuove strutture in calcestruzzo con armature post-installate
Questo tipo di connessione per le riprese di getto viene impiegata quando la nuova armatura post-installata è parallela all’armatura dell’elemento strutturale in calcestruzzo esistente. Si tratta di una giunzione senza contatto poiché l'installazione dell'armatura post-installata comporta la perforazione del calcestruzzo esistente senza danneggiare l'armatura gettata in opera. Il trasferimento del carico avviene principalmente tramite puntoni di compressione locali formati tra le due armature.
GIUNZIONI SENZA SOVRAPPOSIZIONE DI ARMATURE
Rinforzo, estensione e riabilitazione di strutture esistenti in calcestruzzo
I collegamenti con un ancoraggio terminale nel nodo sono una categoria di applicazioni con armature post-installate che in genere consentono la connessione di elementi strutturali perpendicolari a quelli esistenti. Questa applicazione è necessaria quando non è possibile una giunzione sovrapponendo le barre post-installate a quelle già esistenti nell'elemento strutturale al quale si sta ancorando.
La progettazione delle armature post-installate (senza sovrapposizione alle armature esistenti) segue le disposizioni della Sezione 8.4 del EC2- 1-1 o il metodo definito da EOTA TR069.
RINGROSSO SEZIONALE IN CALCESTRUZZO
Connettori a taglio per il rinforzo degli elementi strutturali tramite ringrosso
Il trasferimento del carico avviene tramite i seguenti meccanismi resistenti: adesione/ingranamento degli aggregati e l’attrito dovuto dalle armature utilizzate come spinotti. Tuttavia, gli spinotti devono essere installati con una lunghezza sufficiente a raggiungere lo snervamento dell’acciaio e questo potrebbe rendere necessario uno spessore troppo grande del materiale base.
L'EOTA ha recentemente pubblicato il TR 066 [4] "Design & Requirements for construction works of post-installed shear connection for two concrete layers" per fornire soluzioni anche nei casi dove l’elemento esistente ha uno spessore sottile, come comunemente richiesto per il rinforzo di elementi in cemento armato utilizzando connettori a taglio tipo Hilti HUS4-H.
