CONNETTORI A TAGLIO X-HVB PER NUOVE COSTRUZIONI

Il primo connettore a taglio a fissaggio diretto Marcato CE per la realizzazione di solai collaboranti

Connettore a taglio X-HVB

La scelta del connettore è fondamentale per garantire il giusto trasferimento dei carichi statici e sismici e conseguentemente un buon comportamento dei solai misti acciaio-calcestruzzo in opera. L’adozione dei connettori a taglio Hilti X-HVB è un’applicazione con Marcatura CE semplice, rapida, sicura, strutturalmente efficiente, senza l’ausilio di saldature tipiche dei collegamenti realizzati con pioli.

HVB

Voce di capitolato

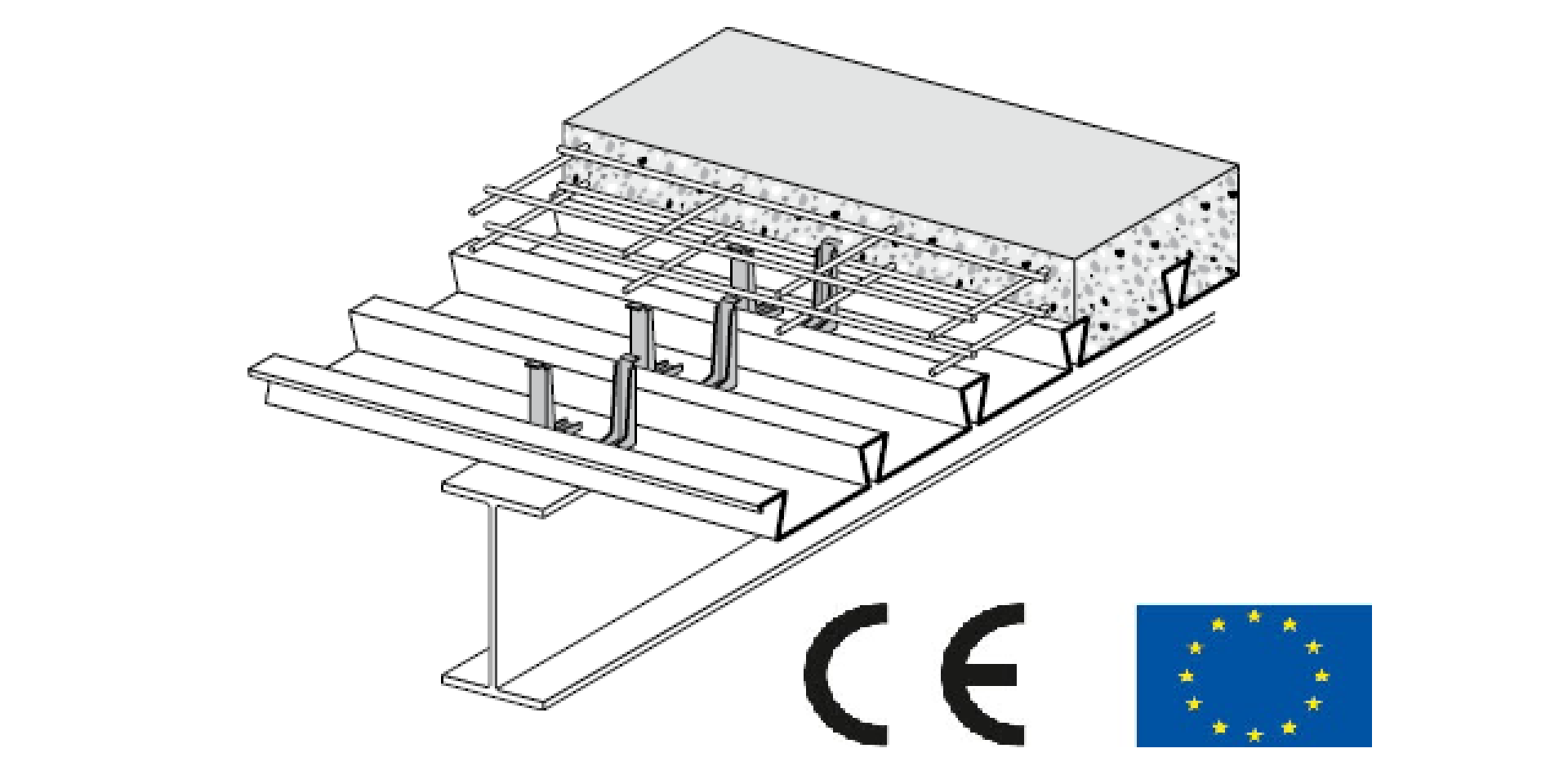

Realizzazione di solai collaboranti in acciaio-calcestruzzo mediante l’utilizzo di connettori a taglio Hilti X-HVB con valutazione ETA e marcatura CE, fissati a profili in acciaio con n° 2 chiodi Hilti X-ENP-21.
Il connettore sarà realizzato in acciaio al carbonio laminato a freddo con spessore 2 mm, resistenza media a rottura Rm = 295–350 N/mm2, interamente rivestito di uno spessore di zinco ≥ 3 μm. I chiodi per il fissaggio avranno il gambo in acciaio al carbonio 58±1HRC, interamente rivestito di uno spessore di zinco di 8–16 μm. Le caratteristiche geometriche del chiodo saranno: diametro testa 7.4 mm, altezza chiodo 25.8 mm, doppia rondella per verifica corretta posa in opera diametro 15 mm e diametro del gambo 4.5 mm.

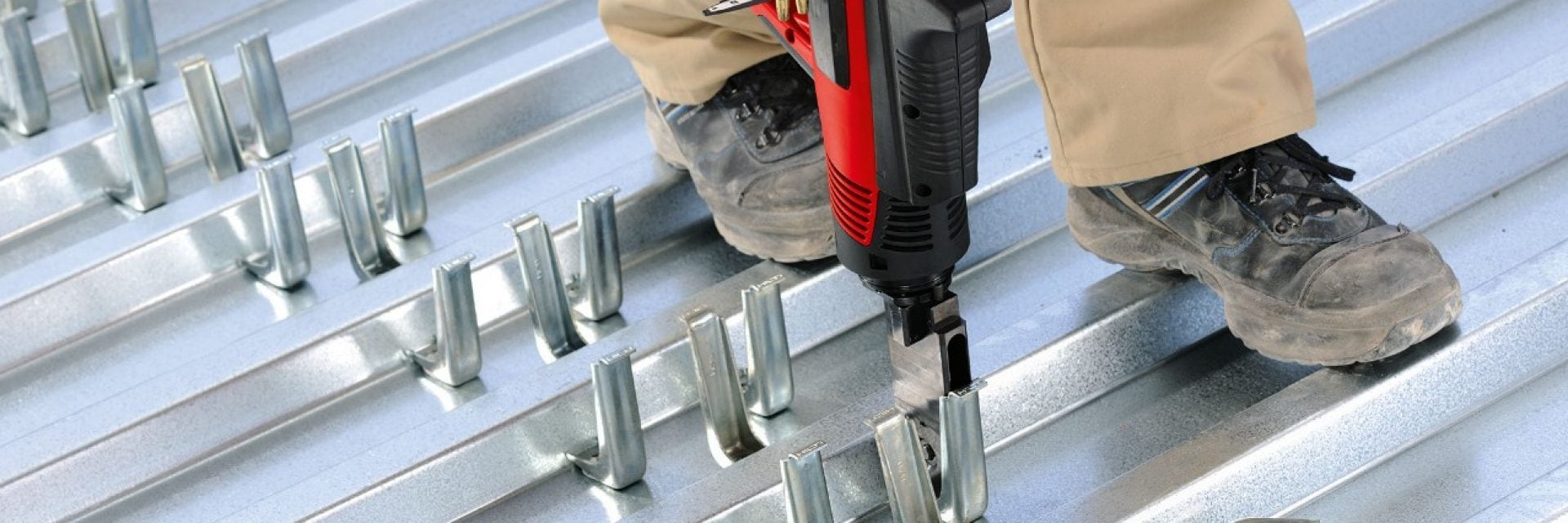

Il connettore Hilti X-HVB-e i due chiodi di fissaggio Hilti X-ENP-21 dovranno essere posti in opera mediante inchiodatrice a propulsore Hilti DX 76 con guida Hilti X76-F-HVB e pistone Hilti X-76-P-HVB per la corretta posa in opera del connettore.
