Binari gettati in opera

I sistemi di fissaggio pre-installati, detti anche cast-in, rappresentano una soluzione affidabile e altamente performante per la connessione di elementi su calcestruzzo. Questa tecnologia consente di trovare una soluzione al problema delle tolleranze e agli aggiustamenti in-situ quando si connettono elementi non-strutturali al manufatto principale.

Sistemi di ancoraggio cast-in
Hilti HAC cast-in anchor channels

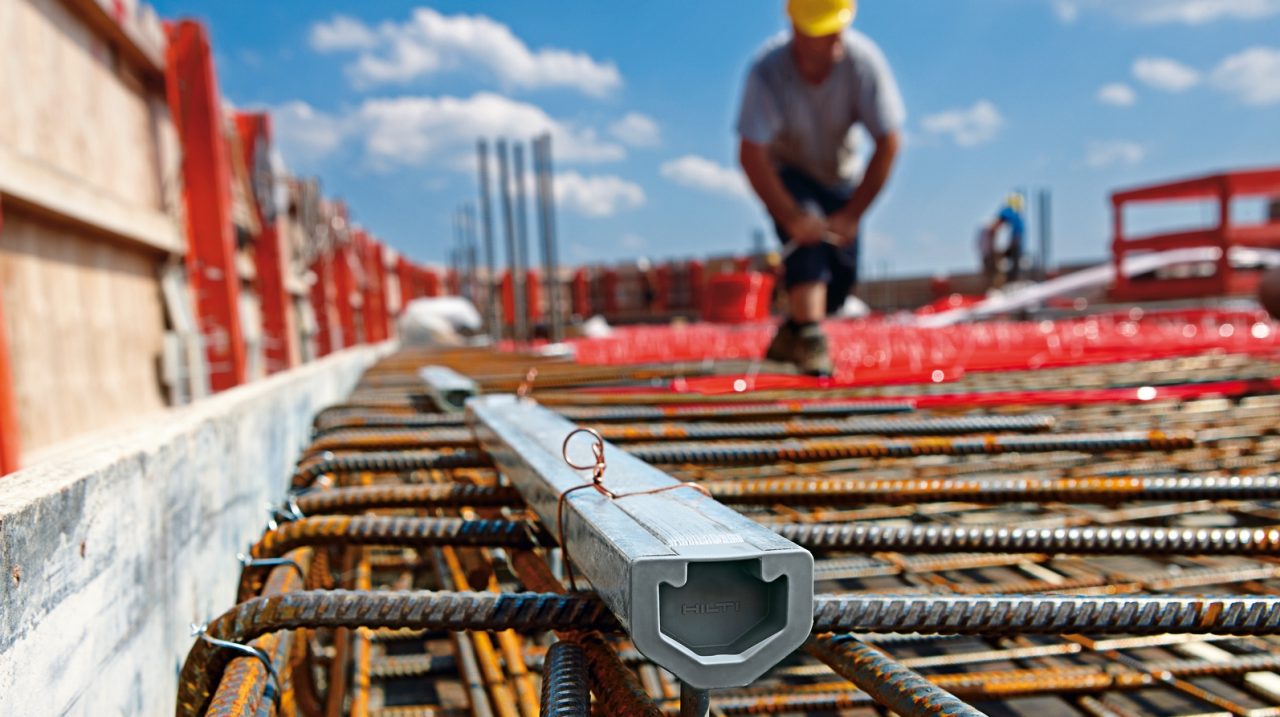

Il sistema si compone di un gruppo di ancoranti connessi ad un profilo (canale) e da delle apposite viti (viti con testa a martello). Il canale viene installato prima del getto di calcestruzzo e da qui la dicitura pre-installato. Esso è ricoperto all’interno da schiuma in LDPE per evitare che durante il getto il calcestruzzo riempia la sezione e lo renda inutilizzabile, la schiuma viene successivamente rimossa per inserire le viti testa a martello. Grazie alla loro particolare geometria le viti vengono inserite all’interno e successivamente ruotate e serrate nella posizione desiderata con dado e rondella. Bisogna sempre effettuare il serraggio secondo le istruzioni fornite per non compromettere le prestazioni del fissaggio.

Le soluzioni alternative e tradizionali al cast-in possono essere: piastre saldate, tubi con pioli annegati nel getto, ancoranti post-installati.

Rispetto alle soluzioni tradizionali il cast-in consente:

  • maggiore flessibilità grazie allo spostamento delle viti lungo il canale
  • maggiore velocità di esecuzione: si riduce il rischio di forature multiple (post-installato) o di richiesta di manodopera specializzata (saldatura)
  • maggiori prestazioni e soluzione calcolabile secondo precise norme

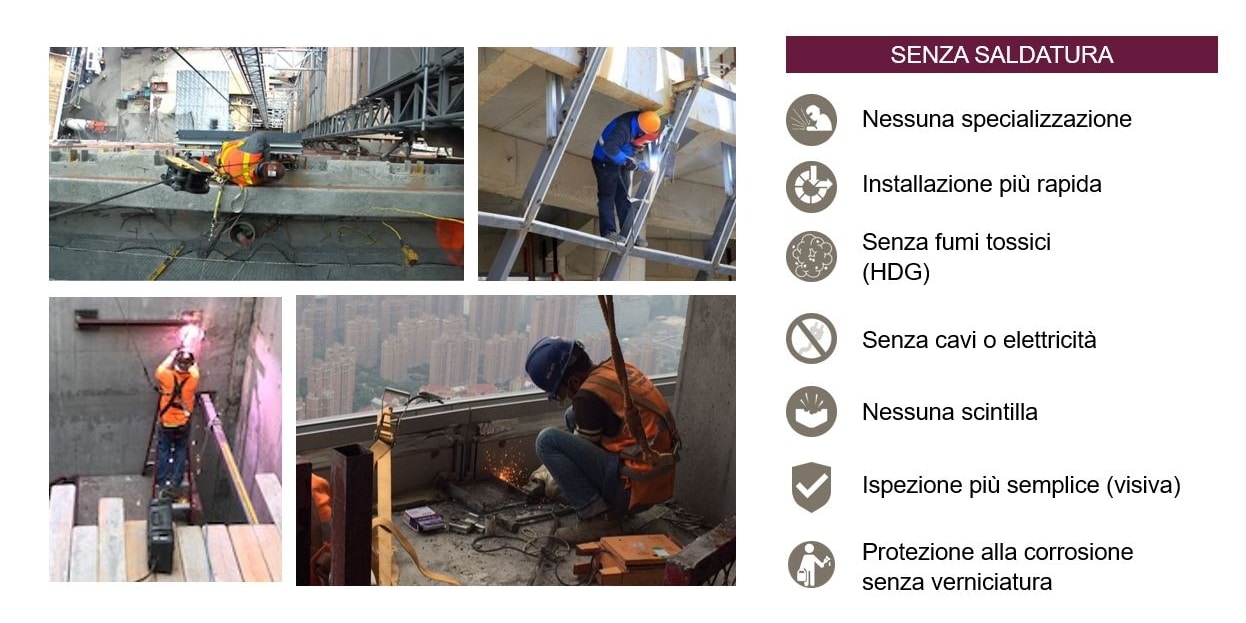

Vantaggi rispetto alla saldatura

Please enter alternative text here (optional)

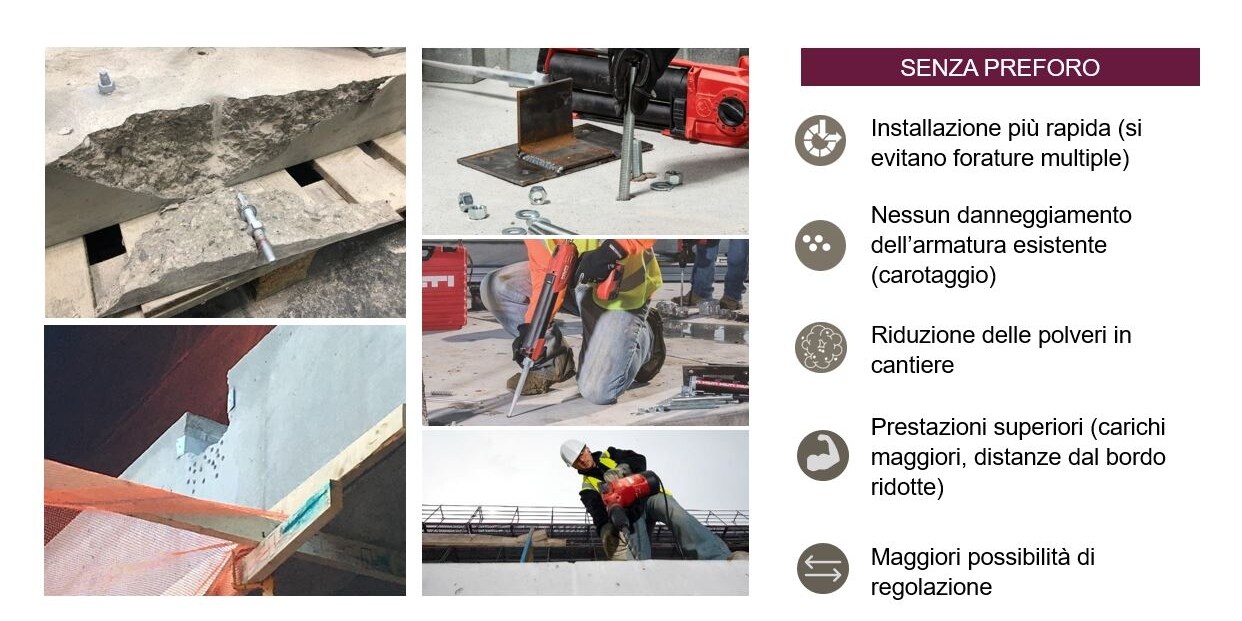

Vantaggi Rispetto agli ancoranti post-installati

Vantaggi Rispetto agli ancoranti post-installati

IL PORTAFOGLIO HILTI

Hilti ha un vasto portafoglio di canali di ultima generazione HAC e HAC-C-P in differenti sezioni e lunghezze. I canali sono provvisti di certificazione ETA (europea) e ICC-ES (americana) due tra le più usate nel mondo

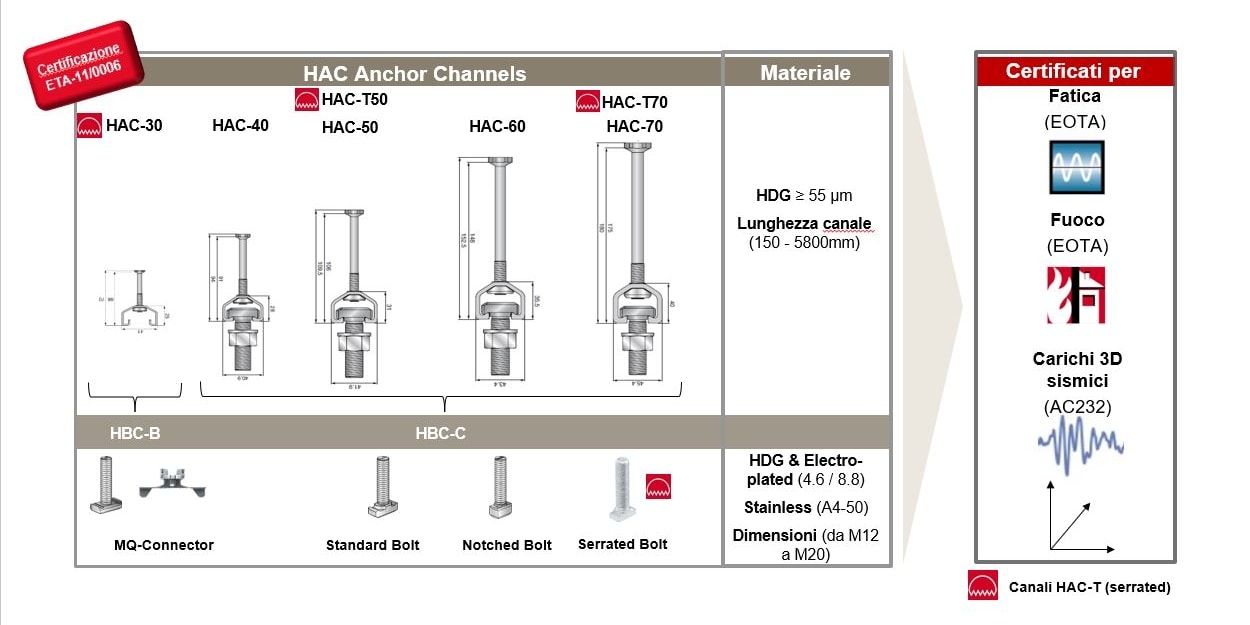

Potafoglio canali HAC / hac-t (v-shape)

Potafoglio canali HAC / hac-t (v-shape)

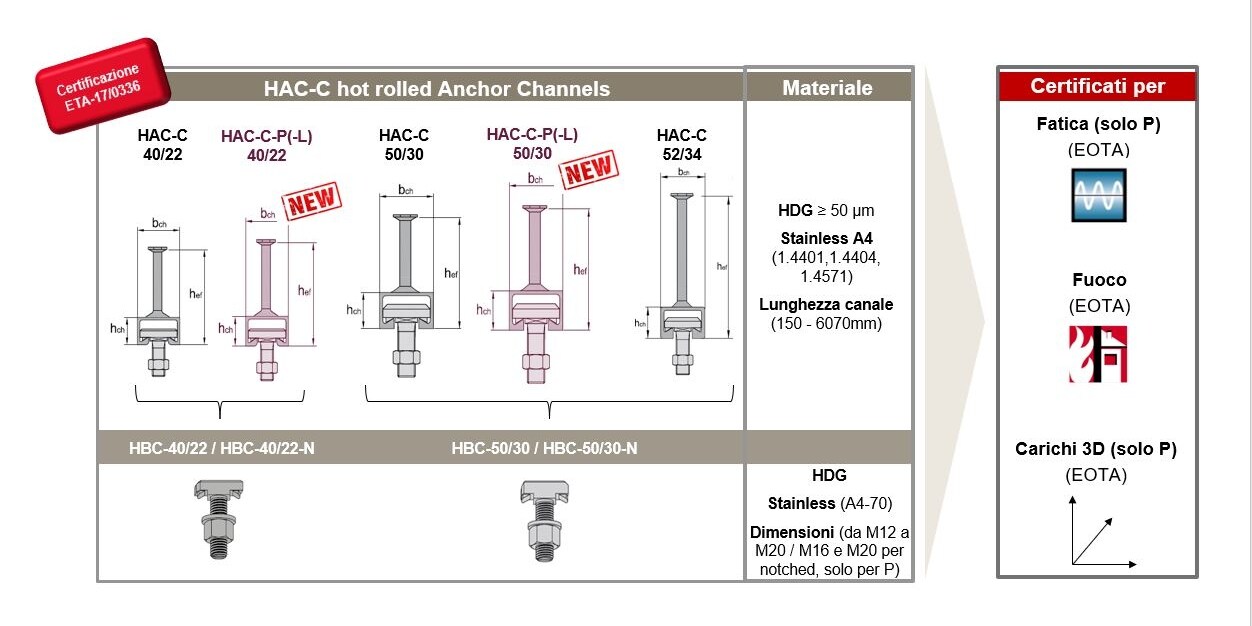

Portafoglio canali hac-c laminati a caldo

Portafoglio canali hac-c laminati a caldo

COME CALCOLARE UN CANALE CAST-IN

Se hai bisogno di aiuto per la progettazione puoi sempre rivolgerti ai nostri esperti del polo tecnico, ai nostri Field Engineers oppure puoi usare il nostro software Hilti PROFIS Anchor Channel che ti consente di progettare secondo le più recenti normative internazionali o utilizzando il Metodo Hilti che permette di gestire applicazioni al di fuori degli standard.

Software PROFIS Anchor Channel

PROFIS Anchor Channel
