DER HILTI PLANER-GUIDE FÜR NACHTRÄGLICHE BEWEHRUNGEN

Nachträgliche Bewehrungsanschlüsse erfolgreich verwenden – Dank Kompetenz und System

Hilti post installed rebar HIT-RE 500

Die Herstellung nachträglicher Bewehrungsanschlüsse erfordert eine ausgesprochen sorgfältige und teils aufwändige Planung. Mit den aktuellen Hilti Innovationen lösen Sie diese Aufgabe zielgerichtet und einfach.

Selbstverständlich erfüllen alle unsere Konstruktionslösungen und Technologien die Vorgaben der Europäischen Norm für Bemessung und Konstruktion von Stahlbeton- und Spannbetontragwerken (Eurocode 2) sowie des Technischen Reports zur Beurteilung von nachträglich eingemörtelten Bewehrungsanschlüssen der Europäischen Organisation für technische Beurteilungen (EOTA TR023).

Leistung, Effizienz und Einsatzmöglichkeiten unserer einzigartigen Systemlösungen für nachträgliche Bewehrungen können die geltenden Standards teils sogar noch deutlich übertreffen.

Ihr Vorteil: Nachträgliche Bewehrungen am Bau sind heute kein Problem mehr. Im Gegenteil. Mit Hilti setzen Sie sie sicher und flexibel für vielfältige Aufgaben ein.

Hilti Konstruktionslösungen für nachträgliche Bewehrungen

Im Hilti Forschungs- und Entwicklungszentrum haben unsere Ingenieure eine ganze Reihe neuer Methoden und Technologien entwickelt. Umfassende Tests in Prüflaboratorien und im Praxiseinsatz haben gezeigt: Einigen unserer Lösungen gelingt es sogar, die Grenzen der betoneigenen Leistungsfähigkeit zu erweitern.

Hilti rebar anchorage length design

Volle Leistung bei kürzerer Verankerungstiefe

Hilti Befestigungslösungen halten besser. Sie bringen die volle Leistung bereits bei bis zu 70 Prozent geringerer Verankerungstiefe. Möglich macht dies die herausragende Haltekraft des Hilti Systems.

Bei ausreichender Betondeckung erreichen die nachträglich eingemörtelten Bewehrungsanschlüsse eine Haltekraft, die die Haltekraft eingegossener Bewehrungsstäbe deutlich übertrifft. Das konnten unsere Ingenieure und ihre Forschungspartner in umfangreichen Tests eindeutig nachweisen.

Gerade im Bereich von Wänden sind nur relativ geringe Verankerungstiefen möglich. Um dennoch die geforderte Haltekraft zu erreichen, werden üblicherweise geschweißte Querbewehrungen oder Hakeneisen eingesetzt. Unsere Ingenieure fanden einen einfacheren, aber ebenso sicheren Weg: Sie entwickelten eine neue Bemessungsmethode, die die erhöhte Haltekraft des Hilti Befestigungssystems dazu nutzt, die erforderliche Verankerungstiefe zu verkürzen.

Ihr Vorteil: Mit der Hilti HIT Bemessungsmethode erfüllen Sie alle Anforderungen der Bauvorschriften bereits mit Verankerungstiefen, die deutlich unter den allgemeinen Richtwerten liegen.

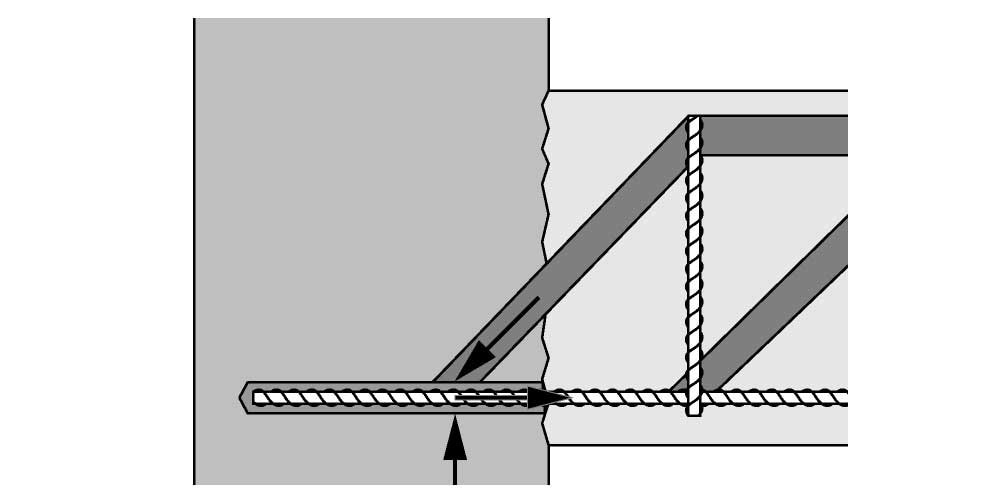

Post installed rebar anchorage length Eurocode 2 solution

Planung nach Eurocode 2

Post installed rebar anchorage length Hilti HIT rebar design method

Hilti HIT Bemessungsmethode

Hilti rigid rebar connection with straight bars

Starre Verbindungen mit geraden Stäben

Der Einsatz von Haken oder gebogenen Stäben ist bei biegesteifen Bewehrungsanschlüssen allgemeiner Standard der Konstruktion. Mit dem Hilti System lassen sich nun auch starre Verbindungen mit geraden Bewehrungsstäben normenkonform planen und ausführen.

Basis der Berechnungen bildet ein spezielles Fachwerksmodell, das die spezifischen Eigenschaften von Rahmenknotenanschlüssen mit geraden Stäben berücksichtigt.

Die neue Methode ist das Ergebnis unserer Forschungskooperation mit der Technischen Universität München und der Amerikanischen Universität Beirut.

Ihr Vorteil: Mit der Hilti HIT Berechnungsmethode nutzen Sie gerade Stäbe problemlos auch für Verbindungen zwischen Platten oder Balken und Wänden, Balken und Platten oder Säulen und Fundamenten.

Hilti concrete overlay and shear reinforcement design concept

Nachträgliche Bewehrungen für Schublasten

Der Hilti Zuganker HZA-P erleichtert den nachträglichen Einbau von Schubbewehrungen und Durchstanzbewehrungen erheblich. Er ist die effiziente Lösung für Sanierung und Verstärkung von Bauwerksstrukturen bis hin zur Instandhaltung von Brücken.

Ein typischer Anwendungsfall ist der Einbau einer Stützsäule. Damit diese die zu stützende Betonplatte nicht durchbricht, sind zusätzliche Bewehrungen erforderlich.

  • Die herkömmliche Methode zur Absicherung der Schublasten: Die Löcher zum Anbringen der Anker gehen durch die gesamte Betonplatte hindurch.
  • Die Hilti Methode: Wir bohren nur von unten in die Platte hinein - rund um die Säule und schräg geneigt zur Stütze hin. Die Oberfläche der Betonabdeckung bleibt vollkommen intakt.

Ihr Vorteil: Mit Hilti Zugankern setzen Sie zusätzliche Schubbewehrungen mit geringerem Aufwand beim Bohren und Nachbearbeiten sicher um.

Post installed rebar shear reinforcement Eurocode 2 solution

Planung nach Eurocode 2

Post installed rebar shear reinforcement Hilti design solution

Bemessung mit der Hilti Methode

Hilti concrete overlay and shear reinforcement design concept

Bewehrungen für Aufbeton

Beton auf Beton ist eine bewährte Methode bei Instandhaltung und Verstärkung verschiedenster Bauwerkskonstruktionen. Geeignete Bewehrungen müssen dabei sicherstellen, dass Eigenspannungen über die Verbindungsfläche zwischen neuem und altem Beton zuverlässig übertragen werden. Mit dem Hilti HCC System lassen sich Bewehrungen im Aufbeton einfach und schnell berechnen und positionieren.

Eine der anspruchsvollsten Anwendungen sind Brückensanierungen mit Aufbeton. Bewehrungslösungen müssen hier Schub- und Scherkräfte sowie die Materialeigenschaften aller Komponenten sehr exakt berücksichtigen.

Unsere Ingenieure entwickelten mit dem Hilti Design Tool HCC eine Berechnungsmethode für die wirtschaftliche Umsetzung eines sicheren Betonverbunds zwischen Alt- und Neubeton.

Ihre Vorteile:

  • Sicherstellen eines monolithischen Strukturverbunds
  • Zuverlässige Übertragung der Schubkräfte, auch bei gerissener Verbundfuge
  • Bemessen mit optimal reduzierter Verankerungslänge
  • Einsetzbar für verschiedenste Aufbeton-Anwendungen
Post installed rebar concrete overlay Eurocode 2 solution

Planung nach Eurocode 2

Post installed rebar concrete overlay Hilti design solution

Bemessung mit Hilti HCC
